PLC基礎,必備光電開關接線圖
光電開關在生活中的使用越來越廣泛,它是一種傳感器,是光電接近開關的簡稱,它的原理是將發射端和接收端之間光的強弱變化轉化為電流的變化,從而達到探測的目的。
那么安裝的時候,光電開關的接線復雜嗎?相信這是許多學習電氣及PLC控制的人都想了解的。今天就向大家介紹光電開關接線圖,連接的方式也會略有不同,這會對安裝有不小的幫助。

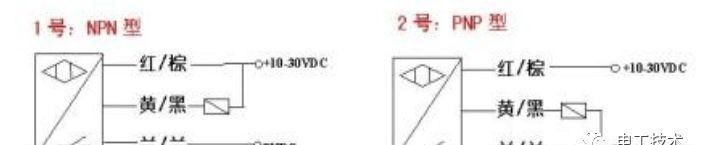

1)接近開關有兩線制和三線制之區別, 三線制接近開關又分為 NPN 型和 PNP 型,它們的接線是不同的。請見下圖所示:
2)兩線制接近開關的接線比較簡單,接近開關與負載串聯后接到電源即可。

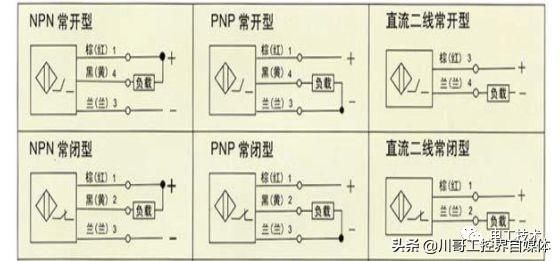

3)三線制接近開關的接線:紅(棕)線接電源正端;藍線接電源 0V 端;黃(黑)線為信號,應接負載。而負載的另一端是這樣接的:對于 NPN 型接近開關,應接到電源正端;對于 PNP 型接近開關,則應接到電源 0V 端。
4)接近開關的負載可以是信號燈、 繼電器線圈或可編程控制器 PLC 的數字量輸入模塊。
5)需要特別注意接到 PLC 數字輸入模塊的三線制接近開關的型式選擇。PLC 數字量輸入模塊一般可分為兩類:一類的公共輸入端為電源 0V,電流從輸入模塊流出 (日本模式),此時, 一定要選用 NPN 型接近開關;另一類的公共輸入端為電源正端, 電流流入輸入模塊,即阱式輸入(歐洲模式),此時,一定要選用 PNP 型接近開關。千萬不要選錯了。
6)兩線制接近開關受工作條件的限制,導通時開關本身產生一定壓降,截止時又有一定的剩余電流流過, 選用時應予考慮。三線制接近開關雖多了一根線, 但不受剩余電流之類不利因素的困擾,工作更為可靠。

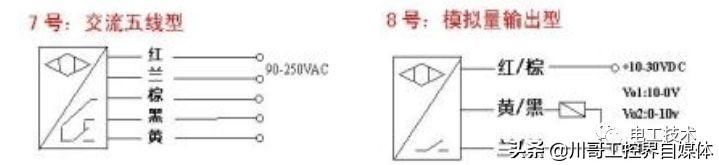

7)有的廠商將接近開關的 “常開 ”和“常閉 ”信號同時引出,或增加其它功能,此種情況,請按產品說明書具體接線。
